激光钢网切割工艺描述

返回列表 来源:惠骏达 浏览:- 发布日期:2020-05-12 09:12:10【

钢网通常指带有网框的模板,主要由镂空的不锈钢片、网框与尼龙网构成。一般我们把镂空的不锈钢片称为模板,但在SMT加工厂没有这么严格的区分,更多的时候将模板也称为钢网。为了描述方便,我们把模板上的窗口称为开口。

目前,模板的制造方法主要有激光切割、化学蚀刻和电铸。目前主流的模板制作工艺为激光切割工艺,这主要是质量与成本平衡的结果。随着精细间距元器件的广泛使用,特别是01005片式元器件和0.35mm间距CSP的使用,电铸工艺也得到一定范围的应用。

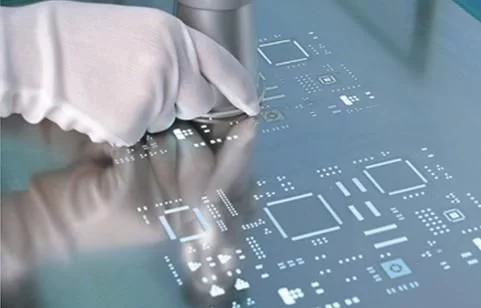

钢网

一、激光切割

激光切割是目前SMT焊膏印刷模板的主要制造方法,通常切割后要做进一步的处理,如果电抛光或物理抛光、纳米涂覆等。

激光切割工艺加工的模板具有以下特点:

孔壁表面较粗,焊膏的转移率为70%-100%,适合于开口尺寸不小于0.15mm的应用。

适合模板开口与侧壁的面积比大于等于0.66的应用。

激光切割板的加工精度如下:

开口尺寸精度:0-0。010mm。

开口位置精度:0.040~0.075mm。

材质厚度:0.050~0.600mm。

侧壁租糙度:0。005~0。006mm。

湖北快3走势图 主要使用的材料为:

SUS304钢片,一般模板的寿命在10万次左右。

FG钢片。

FG模板+纳米涂层。激光切割孔口表面的粗度与材料有关,材料的品粒越细,租随度越小,即越光滑。这是由于金属熔化首先从品界开始的缘故。目前,在精细元器件印刷模板制作方面,很多SMT厂使用了细品粒的不锈钢材料,SMT贴片加工业内称之为FG模板FG模板的最大优势是下锡的一致性比较好。

高度数据:通模板焊膏印剧厚度为68~80m,而FG模板为76m左右。

面积数据:通模板焊膏印剧面积为88%~100%,而FG模板为909%左右。

体积数据:苷通模板焊膏印剧体积为70%-95%,而FG模板为95%左右。
